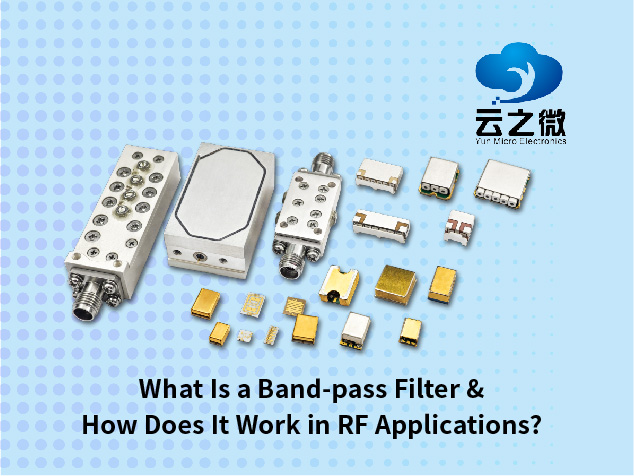

מסנן פס-מעבר (BPF) הוא רכיב RF/מיקרוגל המאפשר לאותות בטווח תדרים מסוים (פס-מעבר) לעבור תוך הנחתה של אותות מחוץ לטווח זה (פס-עצירה). הוא חיוני בתקשורת אלחוטית, מכ"ם ומערכות לווייניות כדי לבודד תדרים רצויים ולדחות הפרעות. איך זה עובד: בחירת תדר מבנה התהודה של המסנן (למשל, חלל, מיקרוסטריפ או מעגלי LC) נועד לאפשר רק לפס תדרים ממוקד (למשל, 2.4-2.5 גיגה-הרץ עבור Wi-Fi) לעבור דרכו. הנחתה של אותות לא רצויים: תדרים מתחת לקו החיתוך התחתון (f_L) ומעל לקו החיתוך העליון (f_H) מדוכאים, מה שמשפר את בהירות האות. סוגים ב-RF: מסנני BPF נפוצים כוללים מסנני חלל (מקדם Q גבוה, הפסד נמוך), מסנני SAW/BAW (קומפקטיים, עבור מכשירים ניידים) ומסננים קרמיים (חסכוניים). יישומי RF מרכזיים: רשתות 5G/6G: בידוד ערוצים ספציפיים כדי להפחית הפרעות. מכ"ם ולוויינים: שיפור יחס אות לרעש (SNR) במערכות צבאיות ותעופה. בדיקה ומדידה: מנתחי ספקטרום ומחוללי אותות משתמשים ב-BPFs לבקרת תדר מדויקת. יון מיקרו, כיצרנית מקצועית של רכיבי RF פסיביים, יכולה להציע מסנני חלל עד 40GHz, הכוללים מסנני מעביר פס, מסנני מעביר נמוכים, מסנני מעביר גבוהים ומסנני עצירת פס. מוזמנים ליצור איתנו קשר: liyong@blmicrowave.com

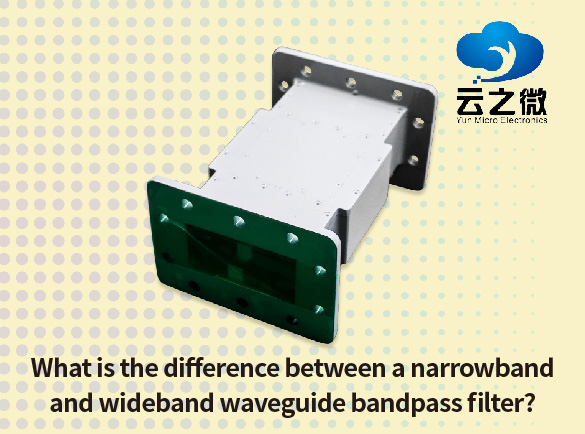

ההבדל העיקרי בין פס צר לבין מסנני מעביר פס רחבים טמון ברוחב הפס שלהם, במורכבות התכנון וביישומים שלהם: 1. רוחב פס למסנני פס צר יש רוחב פס חלקי קטן מאוד (בדרך כלל 20%), ומאפשרים להם להעביר טווח רחב של תדרים עם הנחתה מינימלית. 2. עיצוב ומבנה מסננים צרי פס דורשים מהודים בעלי Q גבוה (למשל, עיצובים מצומדים לחלל) כדי להשיג גלגול חד ודחייה עמוקה. הם משתמשים לעתים קרובות במקטעי תהודה מרובים עבור חצאיות תלולות. מסנני רחב-פס משתמשים ברזונטורים פשוטים ורחבים יותר (למשל, מוליכי גל משובצים או גליים) כדי לתמוך בפס מעבר רחב יותר אך עם גלגול פחות אגרסיבי. 3. תרחישי יישום מסנני פס צר: משמשים בתחנות בסיס ובתרחישים אחרים הדורשים בידוד תדרים מדויק. מסנני פס רחב: מתאים לתקשורת אלחוטית בפס רחב, מערכות שיבוש ומקלטים בפס רחב בהם נדרשת תמיכה בריבוי תדרים. 4. פשרות ביצועים פס צר מציע סלקטיביות טובה יותר אך רגיש יותר לסבולות ייצור. פס רחב מספק אובדן הכנסה נמוך יותר על פני ספקטרום רחב אך מקריב דחייה מחוץ לפס. לסיכום, הבחירה תלויה בשאלה האם המערכת דורשת הבחנה עדינה בתדרים (פס צר) או כיסוי אות רחב (פס רחב). יון מיקרו, כיצרנית מקצועית של רכיבי RF פסיביים, יכולה להציע את מסנני חלל עד 40GHz, הכוללים מסנן מעביר פס, מסנן מעביר נמוכים, מסנן מעביר גבוה, מסנן עצירת פס. מוזמנים ליצור איתנו קשר: liyong@blmicrowave.com

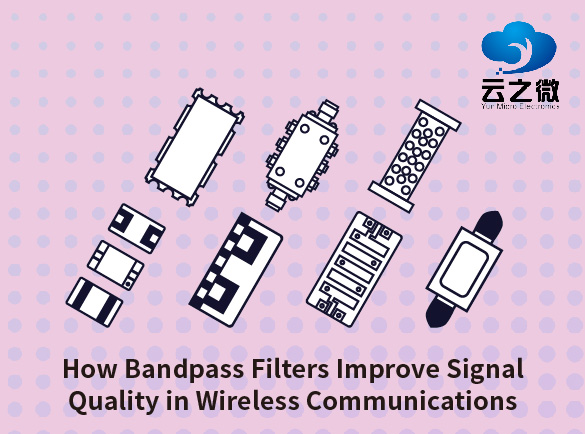

במערכות תקשורת אלחוטיות, מסנני פס-מעבר לשפר משמעותית את איכות האות באמצעות המנגנונים המרכזיים הבאים: 1. סלקטיביות תדר משופרת מבודד במדויק את תחומי התדרים של היעד (למשל, 3.5GHz עבור 5G) תוך דיכוי הפרעות של ערוצים סמוכים יישום טיפוסי: חזיתות מקלטי תחנת בסיס יכולות להשיג דחייה מחוץ לפס של >40dB 2. יחס אות לרעש (SNR) אופטימלי מסנן רעש תרמי ואותות מזויפים מחוץ לפס התקשורת במקלט הוכח כמשפר את יחס האות לרעש (SNR) של המערכת ב-15-20dB במדידות מעשיות 3. הגנה ליניארית מונע צמיחה מחודשת של הספקטרום הנגרמת על ידי אי-לינאריות של מגבר ההספק (למשל, שיפור ACLR של >5dB) מפרט קריטי: בדרך כלל דורש מסננים בעלי ליניאריות גבוהה עם IP3 >40dBm 4. אבטחת תאימות מערכת מאפשר בידוד דופלקס במערכות FDD (בידוד >55dB) תומך בבידוד פס תדרים עבור צבירת נושאי מטען 5. שיפור דחיית הפרעות מדכא הפרעות מתחנות בסיס שכנות (דחייה אופיינית של 30-50dB) מסנן רעשים תעשייתיים (למשל, סינון דו-קיום בין Wi-Fi ל-5G) ביישומים מעשיים, מסנני חלל משמשים בדרך כלל בתחנות בסיס (אובדן הכנסה

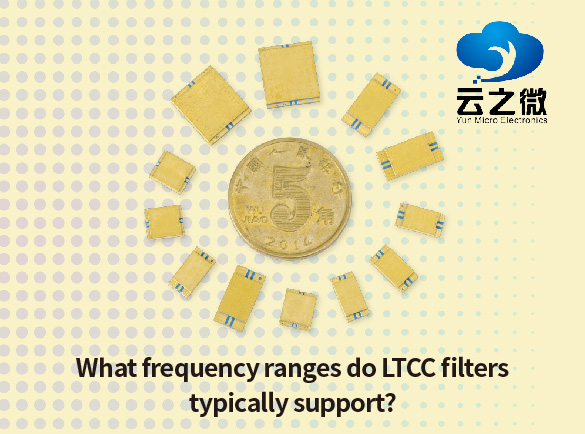

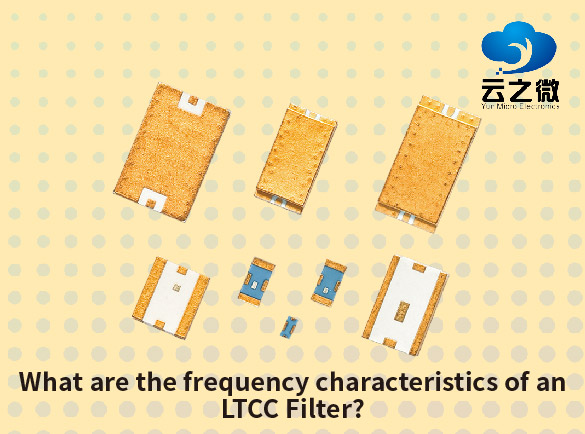

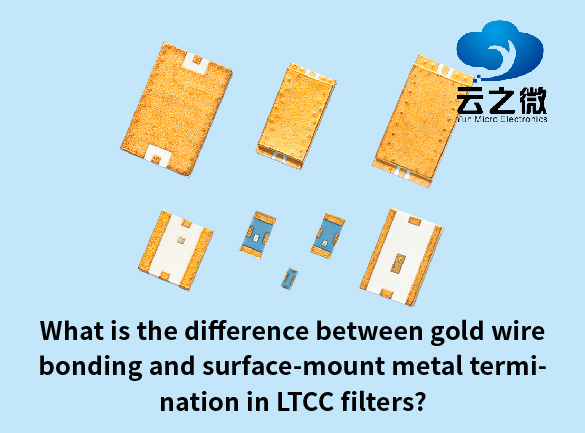

מסנני LTCC (מסנני קרמיקה משותפת בטמפרטורה נמוכה) תומכים בדרך כלל במגוון רחב של תדרים, בהתאם לעיצובם וליישום שלהם. באופן כללי, הם מכסים את טווחי התדרים הבאים: 1. פסי תדר HF למיקרוגל – מסנני LTCC פועלים בדרך כלל מכמה מגה-הרץ עד עשרות גיגה-הרץ. 2. טווחים נפוצים: תת-6 גיגה-הרץ (100 מגה-הרץ~6 גיגה-הרץ) – בשימוש נרחב בתקשורת אלחוטית (למשל, Wi-Fi, 4G/5G, Bluetooth, GPS). גל מילימטר (24 GHz~100 GHz+) – חלק ממסנני LTCC המתקדמים תומכים בגלי מילימטר 5G ויישומי מכ"ם לרכב. 3. יישומים ספציפיים: בלוטות'/Wi-Fi (2.4 גיגה-הרץ, 5 גיגה-הרץ) סלולרי (700 מגה-הרץ ~ 3.5 גיגה-הרץ עבור 4G/5G) GPS (1.2 גיגה-הרץ, 1.5 גיגה-הרץ) מכ"ם לרכב (24 גיגה-הרץ, 77 גיגה-הרץ, 79 גיגה-הרץ) טכנולוגיית LTCC מאפשרת יצירת מסננים קומפקטיים ובעלי ביצועים גבוהים עם יציבות תרמית טובה, מה שהופך אותם למתאימים למערכות RF ומיקרוגל. טווח התדרים המדויק תלוי בתכונות החומר, בתכנון המהוד ובדיוק הייצור. מפרט של מסנני LTCC של Yun Micro: מסנן LTCC עם חיבור חוטי זהב פָּרָמֶטֶר: טווח תדרים: 1 גיגה-הרץ ~ 20 גיגה-הרץ (BPF) 3dB BW: 5% ~ 50% גודל: אורך 4 ~ 10 מ"מ, רוחב 4 ~ 7 מ"מ, גובה 2 מ"מ עקביות טובה של המוצר נפח קטן, ניתן להרכבה על פני השטח או חיבורים בחוט או בסרט מסנן LTCC להרכבה משטחית פָּרָמֶטֶר: טווח תדרים: 80MHz ~ 9GHz (LPF), 140MHz ~ 7GHz (BPF) 3dB BW: 5% ~ 50% גודל: אורך 3.2 ~ 9 מ"מ, רוחב 1.6 ~ 5 מ"מ, גובה 0.9 ~ 2 מ"מ עקביות טובה של המוצר נפח קטן, ניתן להרכבה על פני השטח או חיבורים בחוט או בסרט יון מיקרו, כיצרנית מקצועית של רכיבי RF פסיביים, יכולה להציע מסנני חלל עד 40GHz, הכוללים מסנני מעביר פס, מסנני מעביר נמוכים, מסנני מעביר גבוהים ומסנני עצירת פס. מוזמנים ליצור איתנו קשר: liyong@blmicrowave.com

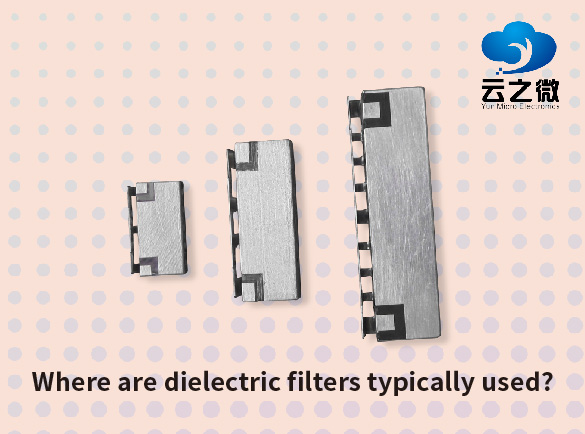

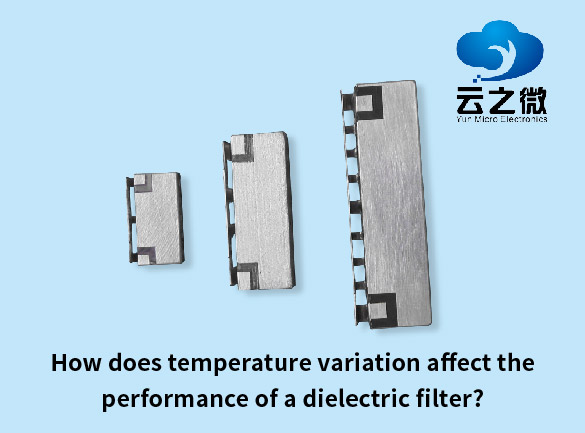

מסננים דיאלקטריים, עם יתרונותיהם של מזעור, ביצועי תדר גבוה והפסדים נמוכים, נמצאים בשימוש נרחב ביישומים אזרחיים. כיווני היישום העיקריים כוללים: 1. מערכות תקשורת 5G/6G בתחנות בסיס 5G, מסננים דיאלקטריים נמצאים בשימוש נרחב בציוד AAU/RRU לעיבוד אותות בתחומי תדרים מתחת ל-6GHz ובתחומי גל מילימטר. גודלם הקומפקטי עונה באופן מושלם על דרישות הפריסה הצפופות של אנטנות MIMO מסיביות. עבור התקני קצה, סמארטפונים 5G ומכשירים אחרים משתמשים במסננים דיאלקטריים לסינון אותות רב-תחומי כדי להבטיח איכות תקשורת. 2. תקשורת לוויינית במערכות תקשורת לווייניות אזרחיות, מסננים דיאלקטריים ממלאים תפקיד מפתח בעיבוד אותות בתדר Ka/Ku עבור אינטרנט לווייני במסלול נמוך של כדור הארץ (LEO) (למשל, Starlink). תכונותיהם הקלות מפחיתות משמעותית את משקל המטען של הלוויינים ומשמשות גם לסינון אותות בתחנות קליטה קרקעיות. 3. קישוריות אלחוטית ואינטרנט של הדברים בתחום האינטרנט של הדברים, מסננים דיאלקטריים משמשים לסינון פס תדרים מתחת ל-1GHz בטכנולוגיות LPWAN (למשל, LoRa, NB-IoT) כדי לשפר את אמינות השידור. עבור תקשורת לטווח קצר, הם תומכים בדיכוי הפרעות ב-Wi-Fi 6E/7 (פס 6GHz) וכן בטכנולוגיות Bluetooth ו-Zigbee. 4. מוצרי אלקטרוניקה טלפונים חכמים הם יישום מרכזי עבור מסננים דיאלקטריים, המשמשים לסינון במצב משותף ב-5G רב-פס (n77/n78/n79) ו-4G LTE. במכשירים ביתיים חכמים, מוצרים כמו רמקולים חכמים ומכשירים לבישים משלבים מסננים דיאלקטריים מיניאטוריים. 5. אלקטרוניקה לרכב בתקשורת V2X (רכב-להכל), נעשה שימוש במסננים דיאלקטריים במודולי 5G. עבור מערכות סיוע לנהג מתקדמות (ADAS), עיבוד אותות מכ"ם בגלי מילימטר של 77GHz מסתמך גם הוא על מסננים דיאלקטריים. 6. ציוד רפואי ותעשייתי מכשירים רפואיים כגון צגים אלחוטיים וציוד לטיפול במיקרוגל משתמשים במסננים דיאלקטריים לסינון פסי ISM. רשתות חיישנים אלחוטיות תעשייתיות של IoT תלויות גם הן במסננים דיאלקטריים כדי לייעל את איכות האות. 7.

הבחירה בין מסנן מעביר פס (BPF) למסנן מעביר נמוכים (LPF) תלויה בעיבוד האותות הספציפי שלך. צרכים - אף אחד מהם אינו "טוב יותר" באופן אוניברסלי. הנה השוואה שתעזור להחליט: 1. מטרה ותגובת תדר מסנן מעביר נמוכים (LPF) : מאפשר לתדרים מתחת לתדר חיתוך (f_c) לעבור תוך הנחתה של תדרים גבוהים יותר. הכי טוב עבור: הסרת רעש בתדר גבוה. אנטי-אליאסינג לפני דגימת ADC. החלקת אותות (למשל, בנתוני שמע או חיישנים). מסנן פס-מעבר (BPF) : מאפשר מעבר של תדרים בטווח מסוים (f_lower עד f_upper), ודוחה גם תדרים נמוכים וגם תדרים גבוהים יותר. הכי טוב עבור: חילוץ פס תדרים ספציפי (למשל, תקשורת רדיו, אותות EEG/ECG). דחיית הפרעות מחוץ לתחום התדרים (למשל, במערכות אלחוטיות). 2. מתי להשתמש באיזה? השתמש ב-LPF אם: אכפת לך רק מהרכיבים בתדרים הנמוכים של האות. המטרה שלך היא הפחתת רעשים (למשל, הסרת שריקה בתדרים גבוהים מאודיו). עליך למנוע כינוי נוכחי (aliasing) באיסוף נתונים. השתמש ב-BPF אם: האות שמעניין אותך נמצא בטווח תדרים ספציפי (למשל, חילוץ צליל של 1 קילוהרץ בסביבה רועשת). אתה צריך לבודד אות נושא מווסת (למשל, ביישומי RF). אתה רוצה להסיר גם היסט DC וגם רעש בתדר גבוה (למשל, בעיבוד אותות ביו-רפואי). 3. פשרות מוּרכָּבוּת: LPFs פשוטים יותר לתכנון (למשל, RC, Butterworth). BPFs דורשים כוונון של שני תדרי חיתוך וייתכן שיידרשו עיצובים מסדר גבוה יותר. שלב ועיכוב: שני המסננים מציגים הזזות פאזה, אך ל-BPFs עשויים להיות מאפייני השהיית קבוצה מורכבים יותר. דחיית רעשים: LPF מסיר רק רעש בתדר גבוה. BPF מסיר רעש מחוץ לפס המעבר שלו (טוב יותר עבור יישומים סלקטיביים). 4. דוגמה מעשית עיבוד אודיו: השתמש ב-LPF כדי להסיר שריקה/רעש מעל 20 קילוהרץ. השתמש ב-BPF (300 הרץ–3.4 קילוהרץ) עבור אותות קוליים בטלפון. תקשורת אלחוטית: השתמש ב-BPF כדי לבחור ערוץ ספציפי (למשל, פס Wi-Fi של 2.4 GHz). אותות ביו-רפואיים: השתמש ב-BPF (0.5-40 הרץ) עבור EEG כדי להסיר סחיפה של DC ותופעות שריר בתדירות גבוהה. מַסְקָנָה: בחר LPF להפחתת רעש כל�

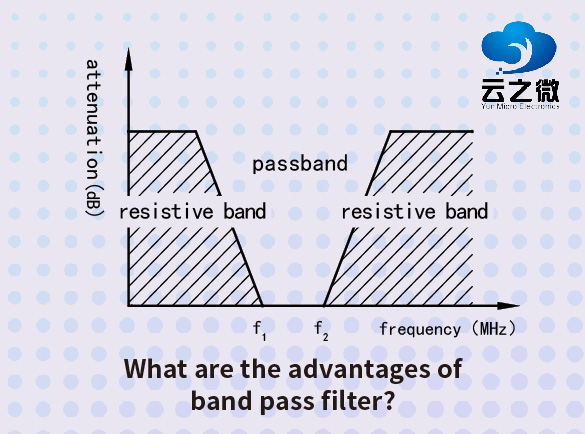

מסנני פס-מעבר (BPFs) חיוניים בעיבוד אותות ואלקטרוניקה, ומציעים מספר יתרונות ביישומים שונים. להלן היתרונות העיקריים: 1. בידוד תדרים סלקטיבי BPFs מאפשרים רק לטווח מסוים של תדרים (פס המעבר) לעבור, תוך הנחתה של תדרים מחוץ לטווח זה (תדרים נמוכים וגבוהים). שימושי לחילוץ אותות רצויים מרעש או הפרעות. 2. הפחתת רעש על ידי חסימת תדרים לא רצויים (נמוכים וגבוהים כאחד), BPFs משפרים את יחס אות לרעש (SNR). משמש בדרך כלל במערכות תקשורת (למשל, מקלטי רדיו) לבידוד ערוץ מסוים. 3. בהירות ודיוק אות משפר את איכות האות בעיבוד שמע, יישומים ביו-רפואיים (למשל, EEG/ECG) וניתוח נתוני חיישנים. מסיר קיזוזי DC והפרעות בתדר גבוה. 4. גמישות בעיצוב ניתן ליישם בצורה אנלוגית (LC, RC, מעגלי מגבר שרת) או דיגיטלית (אלגוריתמי DSP). תדר מרכז ורוחב פס מתכווננים כדי להתאים לצרכים שונים. 5. מונע כינוי במערכות דגימה בהמרה אנלוגית לדיגיטלית (ADC), BPFs יכולים להגביל את אותות הקלט לטווח התדרים הרלוונטי, ובכך למנוע aliasing. 6. בשימוש במודולציה ודמודולציה חיוני בתקשורת RF ואלחוטית לבחירת תדרי נושא ספציפיים. מסייע בהפרדת ערוצים שונים בריבוב חלוקת תדרים (FDM). 7. יישומים ביו-רפואיים ומדעיים מסנן ארטיפקטים במכשירים רפואיים (למשל, הסרת הפרעות קווי חשמל בתדר 50/60 הרץ מאותות א.ק.ג.). משמש בספקטרוסקופיה וניתוח ויברציות כדי להתמקד ברכיבי תדר ספציפיים. 8. ביצועי מערכת משופרים מפחית הפרעות במערכות מכ"ם, סונאר ואופטיקה. משפר את איכות השמע במערכות רמקולים על ידי בידוד תדרים בטווח הביניים סוגים ויתרונותיהם BPF אקטיבי (מבוסס Opamp): דיוק, הגברה ויכולת כוונון גבוהים. BPF פסיבי (LC/RC): אין צורך בחשמל, עיצוב פשוט. BPF דיגיטלי (FIR/IIR): ניתן לתכנות, ללא סחיפת רכיבים. חסרונות שיש לקחת בחשבון: עיוות פאזה ליד תדרי חיתוך. מורכבות תכנון עבור רוחבי פס צרים מאוד או רחבים מאוד. מַסְקָנָה: מסנני מעביר פס (bandpass) חיוניים לבידוד תחומי תדרים, שיפור שלמות האות והפחתת רעש במכ�

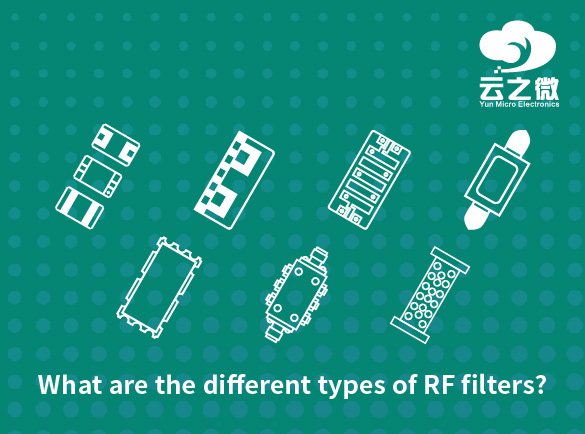

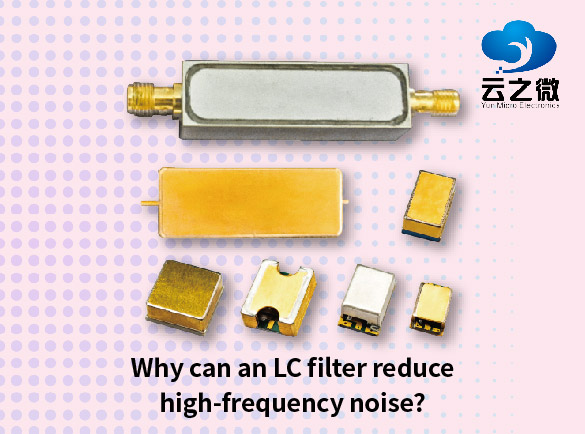

מסנני RF (תדר רדיו) הם רכיבים חיוניים במערכות תקשורת אלחוטיות, המשמשים להעברת או דחיית טווחי תדרים ספציפיים באופן סלקטיבי. ניתן לסווג אותם על סמך תגובת תדר, טכנולוגיית יישום ויישום. להלן הסוגים העיקריים: 1. מבוסס על תגובת תדר אלה מגדירים כיצד המסנן מתנהג מבחינת בחירת תדר: מסנן מעביר נמוכים (LPF) - מאפשר מעבר של תדרים מתחת לתדר חיתוך (f₀) תוך הנחתה של תדרים גבוהים יותר. מסנן מעביר גבוה (HPF) - מאפשר לתדרים מעל תדר חיתוך (f₀) לעבור תוך הנחתה של תדרים נמוכים יותר. מסנן פס-מעבר (BPF) - מעביר תדרים בטווח מסוים (f₁ עד f₂) ומחליש תדרים מחוץ לתחום זה. מסנן עצירת פס (BSF) / מסנן חריצים – חוסם טווח תדרים ספציפי (f₁ עד f₂) תוך מתן אפשרות לאחרים לעבור. מסנן כל-מעבר - מעביר את כל התדרים אך מביא להזזת פאזה ללא הנחתה. 2. מבוסס על טכנולוגיית יישום טכנולוגיות שונות משמשות לבניית מסנני RF, לכל אחת מאפיינים ייחודיים: מסנני LC - השתמשו במשרנים (L) ובקבלים (C); פשוטים אך מגושמים בתדרים נמוכים יותר. מסנני SAW (גל אקוסטי שטחי) - השתמש בחומרים פיזואלקטריים עבור יישומים בתדר גבוה (טווח MHz-GHz). מסנני BAW (גל אקוסטי בכמות גדולה) - דומה ל-SAW אך פועל בתדרים גבוהים יותר עם טיפול טוב יותר בהספק (בשימוש ב-5G). מסננים קרמיים - השתמשו ברזונטורים קרמיים לקבלת ביצועים קומפקטיים ויציבים במערכות אלחוטיות. מסנני חלל - השתמש בחללי מוליכי גל עבור יישומים בעלי הספק גבוה (למשל, תחנות בסיס, מכ"ם). מסנני MMIC (מעגלים משולבים מונוליטיים למיקרוגל) - משולב בשבבי מוליכים למחצה עבור מערכות RF קומפקטיות. מסנני מהוד דיאלקטרי - השתמש בחומרים בעלי מקדם Q גבוה לקבלת ביצועים בעלי גורם Q גבוה. 3. בהתבסס על מאפייני תגובה מסנן באטרוורת' - פס מעבר שטוח מקסימלי, גלגול בינוני. מסנן צ'בישב - גלגול תלול יותר אך יש אדוות בפס מעבר/פס עצירה. מסנן אליפטי (קאואר) - המעבר החד ביותר אך אדוות הן בפס המעבר והן בפס העצירה. מסנן בסל - שומר על פאזה אך יש לו גלגול א
