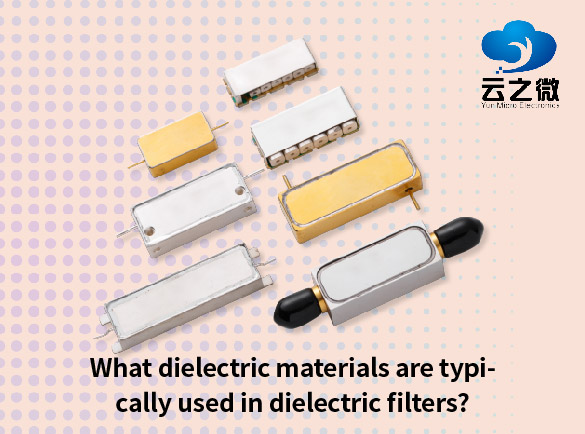

ניתן לסווג חומרים דיאלקטריים נפוצים עבור מסננים דיאלקטריים לשתי קבוצות עיקריות: 1. חומרים מבוססי קרמיקה (בחירה רגילה) קרמיקה באיכות גבוהה כגון מגנזיום טיטנאט (MgTiO₃), סטרונציום טיטנאט (SrTiO₃) וסידן טיטנאט (CaTiO₃) , הכולל קבועים דיאלקטריים גבוהים (εᵣ ≈ 20–100) והפסדים נמוכים (tanδ < 0.0002), מתאים ליישומים בתדר גבוה עם הפסדי הכנסה נמוכים. קרמיקה יציבה בטמפרטורה כגון פורמולציות של מגנזיום אלומינט...

מסנני חלל ו מסננים דיאלקטריים הם סוגי המסננים הנפוצים ביותר בתחנות בסיס תקשורת. ביניהם, מסנני חלל (cavity) הם הנפוצים ביותר במערכות תחנות בסיס מאקרו, במיוחד במערכות RF קדמיות ומשולבות, שם הם משמשים לבחירת תדרים ודיכוי הפרעות. מסנני חלל הם הנפוצים ביותר משום שהם מציעים גורם Q גבוה, אובדן הכנסה נמוך ויכולת טיפול בהספק גבוהה . קטע המשדר של תחנת בסיס פועל ברמות הספק גבוהות יחסית, הדורשות יציבות ואמינו...

הַגדָרָה א מסנן דיאלקטרי הוא מסנן RF המשתמש ב חומרים קרמיים בעלי קבוע דיאלקטרי גבוה כדי להשיג בחירת תדר אות. הוא נמצא בשימוש נרחב בתקשורת אלחוטית, תחנות בסיס, תקשורת לוויינית והתקני IoT. בהשוואה למסנני LC מסורתיים, מסננים דיאלקטריים מציעים גודל קומפקטי, ערך Q גבוה ויציבות תדר מעולה. עקרון עבודה עקרון הפעולה הבסיסי שלו מסתמך על ה- תהודה אלקטרומגנטית נוצר על ידי תהודה דיאלקטרית בתדרים ספציפיים. כאשר...

ההבדל העיקרי בין מסננים דיאלקטריים למסנני LC טמון ב... מנגנון תהודה ותכנון מבני . מסננים דיאלקטריים משתמשים בחומרים קרמיים בעלי קבוע דיאלקטרי גבוה ליצירת חללי תהודה דיאלקטריים. שדות אלקטרומגנטיים מהדהדים בתוך החומר הדיאלקטרי כדי להעביר או לדכא באופן סלקטיבי תדרים ספציפיים, ומציעים ערך Q גבוה, אובדן הכנסה נמוך ויכולת טיפול בהספק חזקה. מסנני LC מורכבים מסלילים (L) וקבלים (C). הם מסתמכים על הריאקטנס ...
