מסנני RF (תדר רדיו) הם רכיבים חיוניים במערכות תקשורת אלחוטיות, המשמשים להעברת או דחיית טווחי תדרים ספציפיים באופן סלקטיבי. ניתן לסווג אותם על סמך תגובת תדר, טכנולוגיית יישום ויישום. להלן הסוגים העיקריים:

1. מבוסס על תגובת תדר

אלה מגדירים כיצד המסנן מתנהג מבחינת בחירת תדר:

• מסנן מעביר נמוכים (LPF) - מאפשר מעבר של תדרים מתחת לתדר חיתוך (f₀) תוך הנחתה של תדרים גבוהים יותר.
• מסנן מעביר גבוה (HPF) - מאפשר לתדרים מעל תדר חיתוך (f₀) לעבור תוך הנחתה של תדרים נמוכים יותר.
• מסנן פס-מעבר (BPF) - מעביר תדרים בטווח מסוים (f₁ עד f₂) ומחליש תדרים מחוץ לתחום זה.
• מסנן עצירת פס (BSF) / מסנן חריצים – חוסם טווח תדרים ספציפי (f₁ עד f₂) תוך מתן אפשרות לאחרים לעבור.
• מסנן כל-מעבר - מעביר את כל התדרים אך מביא להזזת פאזה ללא הנחתה.

2. מבוסס על טכנולוגיית יישום

• טכנולוגיות שונות משמשות לבניית מסנני RF, לכל אחת מאפיינים ייחודיים:
• מסנני LC - השתמשו במשרנים (L) ובקבלים (C); פשוטים אך מגושמים בתדרים נמוכים יותר.
• מסנני SAW (גל אקוסטי שטחי) - השתמש בחומרים פיזואלקטריים עבור יישומים בתדר גבוה (טווח MHz-GHz).
• מסנני BAW (גל אקוסטי בכמות גדולה) - דומה ל-SAW אך פועל בתדרים גבוהים יותר עם טיפול טוב יותר בהספק (בשימוש ב-5G).
• מסננים קרמיים - השתמשו ברזונטורים קרמיים לקבלת ביצועים קומפקטיים ויציבים במערכות אלחוטיות.
• מסנני חלל - השתמש בחללי מוליכי גל עבור יישומים בעלי הספק גבוה (למשל, תחנות בסיס, מכ"ם).
• מסנני MMIC (מעגלים משולבים מונוליטיים למיקרוגל) - משולב בשבבי מוליכים למחצה עבור מערכות RF קומפקטיות.
• מסנני מהוד דיאלקטרי - השתמש בחומרים בעלי מקדם Q גבוה לקבלת ביצועים בעלי גורם Q גבוה.

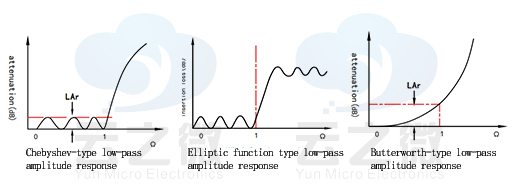

3. בהתבסס על מאפייני תגובה

• מסנן באטרוורת' - פס מעבר שטוח מקסימלי, גלגול בינוני.
• מסנן צ'בישב - גלגול תלול יותר אך יש אדוות בפס מעבר/פס עצירה.
• מסנן אליפטי (קאואר) - המעבר החד ביותר אך אדוות הן בפס המעבר והן בפס העצירה.
• מסנן בסל - שומר על פאזה אך יש לו גלגול איטי יותר.

4. מבוסס על מנגנון כוונון

• מסננים קבועים - מיועד לטווח תדרים ספציפי (לא ניתן להתאמה).
• מסננים מתכווננים - יכול להתאים את תדר המרכז או רוחב הפס באופן דינמי (בשימוש ברדיו מוגדר תוכנה).

יישומים של מסנני RF

• תקשורת אלחוטית (5G, Wi-Fi, LTE) - בחירת פס ודחיית הפרעות.
• מערכות מכ"ם ולוויין - בידוד אותות והפחתת רעשים.
• מכשירים רפואיים (MRI, אבלציה RF) - בקרת תדרים לבטיחות.
• הגנה וחלל - שידור אותות מאובטח ואמין.

יון מיקרו, כיצרנית מקצועית של רכיבי RF פסיביים, יכולה להציע מסנני חלל עד 40GHz, הכוללים מסנני מעביר פס, מסנני מעביר נמוכים, מסנני מעביר גבוהים ומסנני עצירת פס.
