מסנני LTCC (מסנני קרמיקה משותפת בטמפרטורה נמוכה) תומכים בדרך כלל במגוון רחב של תדרים, בהתאם לעיצובם וליישום שלהם. באופן כללי, הם מכסים את טווחי התדרים הבאים:

1. פסי תדר HF למיקרוגל – מסנני LTCC פועלים בדרך כלל מכמה מגה-הרץ עד עשרות גיגה-הרץ.

2. טווחים נפוצים:

• תת-6 גיגה-הרץ (100 מגה-הרץ~6 גיגה-הרץ) – בשימוש נרחב בתקשורת אלחוטית (למשל, Wi-Fi, 4G/5G, Bluetooth, GPS).
• גל מילימטר (24 GHz~100 GHz+) – חלק ממסנני LTCC המתקדמים תומכים בגלי מילימטר 5G ויישומי מכ"ם לרכב.

3. יישומים ספציפיים:

• בלוטות'/Wi-Fi (2.4 גיגה-הרץ, 5 גיגה-הרץ)
• סלולרי (700 מגה-הרץ ~ 3.5 גיגה-הרץ עבור 4G/5G)
• GPS (1.2 גיגה-הרץ, 1.5 גיגה-הרץ)
• מכ"ם לרכב (24 גיגה-הרץ, 77 גיגה-הרץ, 79 גיגה-הרץ)

טכנולוגיית LTCC מאפשרת יצירת מסננים קומפקטיים ובעלי ביצועים גבוהים עם יציבות תרמית טובה, מה שהופך אותם למתאימים למערכות RF ומיקרוגל. טווח התדרים המדויק תלוי בתכונות החומר, בתכנון המהוד ובדיוק הייצור.

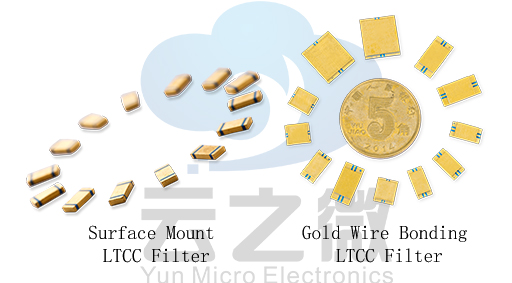

מפרט של מסנני LTCC של Yun Micro:

מסנן LTCC עם חיבור חוטי זהב

פָּרָמֶטֶר:

טווח תדרים: 1 גיגה-הרץ ~ 20 גיגה-הרץ (BPF)

3dB BW: 5% ~ 50%

גודל: אורך 4 ~ 10 מ"מ, רוחב 4 ~ 7 מ"מ, גובה 2 מ"מ

עקביות טובה של המוצר

נפח קטן, ניתן להרכבה על פני השטח או חיבורים בחוט או בסרט

מסנן LTCC להרכבה משטחית

פָּרָמֶטֶר:

טווח תדרים: 80MHz ~ 9GHz (LPF), 140MHz ~ 7GHz (BPF)

3dB BW: 5% ~ 50%

גודל: אורך 3.2 ~ 9 מ"מ, רוחב 1.6 ~ 5 מ"מ, גובה 0.9 ~ 2 מ"מ

עקביות טובה של המוצר

נפח קטן, ניתן להרכבה על פני השטח או חיבורים בחוט או בסרט

יון מיקרו, כיצרנית מקצועית של רכיבי RF פסיביים, יכולה להציע מסנני חלל עד 40GHz, הכוללים מסנני מעביר פס, מסנני מעביר נמוכים, מסנני מעביר גבוהים ומסנני עצירת פס.

מוזמנים ליצור איתנו קשר: liyong@blmicrowave.com
