מסנני קרמיקה משותפת בטמפרטורה נמוכה (LTCC) נמצאים בשימוש נרחב ביישומי RF ומיקרוגל בשל הביצועים המצוינים ויכולות המזעור שלהם. החומרים המשמשים בייצור מסנני LTCC כוללים:

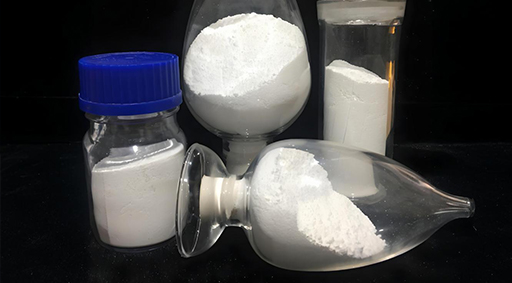

1. מצע קרמי (רכב זכוכית-קרמי)

רכיבים עיקריים: אלומינה (Alâ‚O₃), סיליקה (SiOâ‚‚), ותחמוצות יוצרות זכוכית (למשל, זכוכית בורוסיליקט).

למה מועיל?

טמפרטורת סינטרה נמוכה (~850-900°C): מאפשר צריבה משותפת עם מתכות בעלות מוליכות גבוהה כמו כסף (Ag) או זהב (Au).

יציבות תרמית: שומר על שלמות מבנית תחת לחץ תרמי.

הפסד דיאלקטרי נמוך (שיזוף δ ~0.002-0.005): משפר את שלמות האות בתדרים גבוהים.

2. חומרים מוליכים (אלקטרודות ועקבות)

כסף (Ag), זהב (Au) או נחושת (Cu):

למה מועיל?

מוליכות גבוהה: ממזער אובדן הכנסה ביישומי RF/מיקרוגל.

תאימות לעיבוד LTCC: מתכות אלו אינן מתחמצנות יתר על המידה בטמפרטורות סינטר LTCC.

3. תוספים דיאלקטריים (עבור מאפייני כוונון)

TiOâ‚‚, BaTiO₃, או ZrOâ‚‚:

למה מועיל?

פרמיטטיביות מתכווננת (εᵣ ~5–50): מאפשרת עיצובי מסננים קומפקטיים על ידי שליטה בקנה מידה של אורך גל.

יציבות טמפרטורה: מפחיתה סחיפה בתדר עם שינויים בטמפרטורה.

4. קלסרים וממיסים אורגניים (עזרי עיבוד זמניים)

פוליוויניל אלכוהול (PVA), אקריליק:

למה מועיל?

מקל על יציקת קלטת: מאפשר יצירת הקרמיקה לסרטים ירוקים דקים לפני השריפה.

שריפה נקייה: אין שאריות אפר לאחר סינטרה.

היתרונות העיקריים של מסנני LTCC:

מזעור: שילוב רב-שכבתי מפחית את טביעת הרגל.
ביצועים בתדר גבוה: אובדן נמוך ותכונות דיאלקטריות יציבות עד לתדרים של mmWave.
חוסן תרמית ומכנית: מתאים לסביבות קשות (רכב, תעופה וחלל).
גמישות עיצובית: מבנים תלת מימדיים עם פסיביים משובצים (משרנים, קבלים) אפשריים.

טכנולוגיית LTCC מועדפת ב-5G, IoT ותקשורת לוויינית בשל היתרונות החומריים הללו.
