הבחירה בין מסנן מעביר פס (BPF) למסנן מעביר נמוכים (LPF) תלויה בדרישות הספציפיות של יישום עיבוד האותות שלך. אף אחד מהם אינו "טוב יותר" באופן אוניברסלי - כל אחד משרת מטרות שונות. הנה השוואה שתעזור לך להחליט:

1. מטרה ותגובת תדר

מסנן מעביר נמוכים (LPF):

מאפשר לתדרים מתחת לתדר חיתוך (fc) לעבור תוך הנחתה של תדרים גבוהים יותר.

משמש להסרת רעשי תדר גבוה, החלקת אותות או מניעת כינוי זרם (aliasing) במערכות ADC.

יישומים לדוגמה: שיפור בס אודיו, אנטי-אליאסינג ברכישת נתונים, שחזור DC.

מסנן פס-מעבר (BPF):

מאפשר מעבר של טווח תדרים ספציפי (בין fc1 נמוך ל-fc2 עליון) תוך חסימת תדרים מחוץ לטווח זה.

משמש לבידוד אות מעניין בסביבה רועשת או לחילוץ תדר נושא מאופנן.

יישומים לדוגמה: תקשורת RF (למשל, כוונון רדיו AM/FM), חילוץ אותות EEG/ECG, ניתוח רעידות.

2. מתי להשתמש באיזה?

השתמש ב-LPF אם:

אכפת לך רק מרכיבים בתדר נמוך (למשל, הסרת רעש בתדר גבוה).

האות שלך הוא בסיסי (ממורכז סביב 0 הרץ).

אתה צריך עיצוב פשוט יותר ועלות חישובית נמוכה יותר (פחות רכיבים מאשר BPF).

השתמש ב-BPF אם:

האות שלך נמצא בתחום תדרים ספציפי (למשל, ערוץ רדיו או אות חיישן).

עליך לדחות הפרעות בתדר נמוך וגבוה כאחד (למשל, רעש קווי מתח 50/60 הרץ + רעש RF).

אתה עובד עם אותות מווסתים (למשל, סינון פס AM/FM).

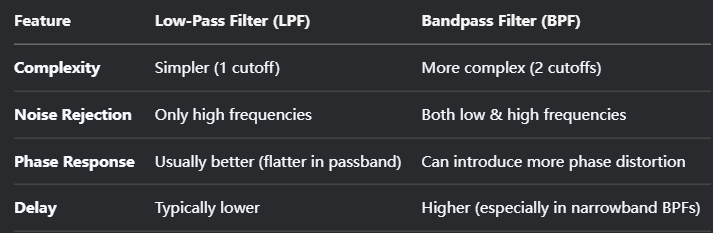

3. פשרות

4. דוגמה מעשית

LPF: באות א.ק.ג., LPF (למשל, תדר ניתוק של 150 הרץ) מסיר רעשי שרירים והפרעות RF.

BPF: במקלט אלחוטי, BPF (למשל, 88–108 מגה-הרץ עבור רדיו FM) מבודד את התחנה הרצויה תוך דחיית אחרות.

מַסְקָנָה

בחרו ב-LPF להסרת רעשים למטרות כלליות ולחילוץ אותות DC/תדר נמוך.

בחרו ב-BPF כשצריך לבודד פס תדרים ספציפי או לדחות הפרעות מחוץ לפס התדרים.

אם לאות שלך יש את שתי הדרישות (למשל, צורך להעביר תדרים נמוכים אך גם לחסום סחיפה בתדרים נמוכים מאוד), שילוב של HPF + LPF (ליצירת BPF) עשוי להיות אופטימלי.
