בחירת מסנן מעביר פס מתאים למערכת תקשורת דורשת שיקול דעת מדוקדק של מספר גורמים מרכזיים על מנת להבטיח את איכות האות, לדכא הפרעות ולעמוד בדרישות ביצועי המערכת. להלן קריטריוני הבחירה העיקריים:

1. קביעת פרמטרים מרכזיים

תדר מרכז (f₀): תדר המרכז של פס המעבר של המסנן חייב להתאים לטווח תדרי האות.

רוחב פס (BW): בחרו בהתבסס על רוחב הפס של האות כדי לאפשר אותות שימושיים תוך דחיית רעש מחוץ לפס.

אובדן כניסחה: באופן אידיאלי נמוך ככל האפשר (בדרך כלל <3dB) כדי למנוע הנחתה מוגזמת של האות.

דחיית פסי עצירה: חייבת לדכא מספיק הפרעות או הרמוניות של ערוצים סמוכים (בדרך כלל >30dB).

אדוות פס מעבר: צריכה להיות מינימלית (למשל, <0.5dB) כדי למנוע עיוות אות.

2. בחר את סוג המסנן

מסנני LC: מתאימים לתדרים נמוכים (<1GHz), חסכוניים אך מגושמים.

מסנני SAW/BAW: בעלי איכות גבוהה, משמשים ביישומים בתדר גבוה (מאות מגה-הרץ עד כמה גיגה-הרץ), כגון 5G ו-Wi-Fi.

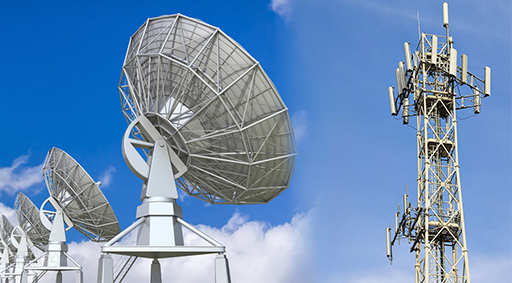

מסנני חלל: עמידות בפני הספק גבוהה, הפסדים נמוכים, אידיאליים לתחנות בסיס ומערכות מכ"ם.

מסננים דיאלקטריים: קומפקטיים, בעלי Q גבוה, מתאימים לתקשורת גלי מילימטר.

3. שקול את דרישות המערכת

תקן תקשורת (למשל, 5G, Wi-Fi, LTE) קובע את טווח התדרים ודרישות הדחייה.

טיפול בהספק: מערכות בעלות הספק גבוה (למשל, תחנות בסיס) דורשות מסננים בעלי סבילות הספק גבוהה.

יציבות טמפרטורה: סביבות קשות דורשות מסננים בעלי סחיפה תרמית נמוכה (למשל, מסננים דיאלקטריים קרמיים).

גודל ואינטגרציה: מכשירים ניידים זקוקים למסננים ממוזערים (למשל, מסנני BAW ו-IPD).

4. אימות ובדיקה

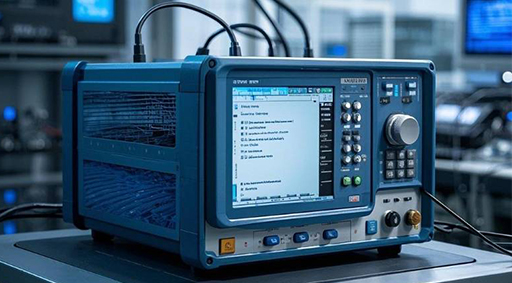

השתמש במנתח רשת כדי למדוד פרמטרי S (S21 לתגובת פס מעבר, S11 להתאמת עכבה).

בדוק את השהיית הקבוצה כדי לוודא שהיא לא פוגעת בשלמות האות (קריטי עבור מערכות אפנון דיגיטליות).

5. דוגמאות יישום אופייניות

5G תת-6GHz: BAW או מסננים דיאלקטריים, רוחב פס של 100-400MHz, דחייה גבוהה.

Wi-Fi 6E: מסנני SAW/BAW, תדר מרכזי 6GHz, דיכוי הפרעות חזק של 5GHz.

תקשורת לוויינית: מסנני חלל, טיפול בהספק גבוה, אובדן הכנסה נמוך.

על ידי הערכת תדר, רוחב פס, אובדן, דחייה, גודל ועלות, ניתן לבחור את מסנן מעביר הפס האופטימלי. עבור צרכים מיוחדים, התייעצו עם יצרני מסננים לקבלת פתרונות מותאמים אישית.

יון מיקרו, כיצרנית מקצועית של רכיבי RF פסיביים, יכולה להציע מסנני חלל עד 40GHz, הכוללים מסנני מעביר פס, מסנני מעביר נמוכים, מסנני מעביר גבוהים ומסנני עצירת פס.
